H41F3/F46止回閥

口徑：25～600MM
壓力：25～600MM
溫度：-28～180℃
材料：碳鋼、鑄鐵
設計標準：JB、GB、ANSI、BS、API、ISO、DIN、NF
H41F3/F46止回閥

主要零件材料

序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳不銹鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	襯里層/閥座	FEP(F46)　PCTFE(F3)　PFA（可溶性聚四氟乙烯）PO（聚烯烴）
3	軸/閥瓣（板）	1Cr13/35 WCB 1Cr18Ni9/CF8 00Cr17Ni14Mo2/CF3M
4	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
5	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

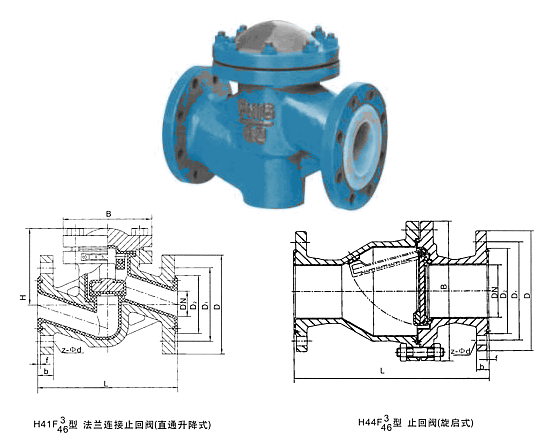

主要外形尺寸及連接尺寸

公稱壓力PN（MPa）	公稱通徑	主要外形尺寸連接尺寸								?
公稱壓力PN（MPa）	DN(mm)	NPs(inch)	L	D	D1	D2	f	b	z-Φd	D3	H	重量
0.6 ?	15	1/2	130	80	55	40	2	12	4-Φ12	105	55	4
	20	3/4	150	90	65	50	2	14	4-Φ12	115	58	5
	25	1	160	100	75	60	2	14	4-Φ12	128	60	6
	32	11/4	180	120	90	70	2	16	4-Φ14	145	75	7
	40	11/2	200	130	100	80	3	16	4-Φ14	160	82	8
	50	2	230	140	110	90	3	16	4-Φ14	178	95	10
	65	21/2	290	160	130	110	3	16	4-Φ14	205	105	20
	80	3	310	185	150	125	3	18	8-Φ18	230	120	25
	100	4	350	205	170	145	3	18	8-Φ18	255	135	30
	125	5	400	235	200	175	3	20	8-Φ18	305	158	50
	150	6	480	260	225	200	3	20	8-Φ18	345	180	65
	200	8	495	315	280	255	3	22	8-Φ18	415	215	137
	250	10	622	370	335	310	3	24	12-Φ18	490	240	150
	300	12	698	435	395	362	4	24	12-Φ23	540	265	185
	350	14	787	485	445	412	4	26	12-Φ23	585	300	215
	400	16	914	535	495	462	4	28	12-Φ23	635	360	244
	450	18	978	590	550	518	4	28	16-Φ23	680	385	276
	500	20	978	640	600	568	4	30	16-Φ23	740	415	315
1.0	15	1/2	130	95	65	45	2	14	4-Φ14	105	55	5
	20	3/4	150	105	75	55	2	16	4-Φ14	115	58	7
	25	1	160	115	85	65	2	16	4-Φ14	128	60	9
	32	11/4	180	135	100	78	2	18	4-Φ18	145	75	11
	40	11/2	200	145	110	85	3	18	4-Φ18	160	85	13.5
	50	2	230	160	125	100	3	20	4-Φ18	178	95	18
	65	21/2	290	180	145	120	3	20	4-Φ18	205	105	22
	80	3	310	195	160	135	3	22	4/8-Φ18	230	120	28
	100	4	350	215	180	155	3	22	8-Φ18	255	135	34
	125	5	400	245	210	185	3	24	8-Φ18	305	158	58
	150	6	480	280	240	210	3	26	8-Φ23	345	180	72
	200	8	495	335	295	265	3	28	8-Φ23	415	215	150
	250	10	622	390	350	320	3	28	12-Φ23	490	240	165
	300	12	698	440	400	368	4	30	12-Φ23	540	265	190
	350	14	878	500	460	428	4	32	16-Φ25	585	300	225
	400	46	914	565	515	482	4	32	16-Φ25	635	360	254
	450	18	978	615	656	532	4	32	20-Φ25	680	385	285
	500	20	978	670	620	585	4	34	20-Φ25	740	415	333
1.6	15	1/2	130	95	65	45	2	14	4-Φ14	110	55	6
	20	3/4	150	105	75	55	2	16	4-Φ14	120	58	7.8
	25	1	160	115	85	65	2	16	4-Φ14	135	60	10
	32	11/4	180	135	100	75	23	18	4-Φ18	150	75	12.5
	40	11/2	200	145	110	85	3	18	4-Φ18	165	82	14.5
	50	2	230	160	125	100	3	20	4-Φ18	185	95	19.5
	65	21/2	290	180	145	120	3	20	4-Φ18	210	105	25.5
	80	3	310	195	160	135	3	22	8-Φ18	235	120	30
	100	4	350	215	180	155	3	24	8-Φ18	260	135	36
	125	5	400	245	210	185	3	26	8-Φ18	310	158	62
	150	6	480	280	240	210	3	28	8-Φ23	350	180	78
	200	8	495	335	295	265	3	30	12-Φ23	420	215	156
	250	10	622	405	355	320	3	32	12-Φ25	505	240	172
	300	12	698	460	410	375	4	34	12-Φ25	560	265	240
	350	14	787	520	470	435	4	38	16-Φ25	605	300	278
	400	16	914	580	525	485	4	40	16-Φ25	650	360	295

H41F3/F46止回閥
